保護中: （仮）直視式カメラハウジング水冷方式
炉壁窓より直接カメラで高温炉内を監視することが可能です。
ハウジング前面ガラスには耐熱性のガラスを標準装備し、炉内の輻射熱からカメラを保護します。
水冷方式は2重構造の筐体に冷却用の水を流しハウジング内部を冷却することで、高温環境下においてもカメラを保護します。
100℃以下ハウジングと比較し小型化・軽量化を実現、半固定雲台(WB-17-2S)と組み合わせることで角度調節が可能です。
FEATURE 特徴
NEW
- 小型化を実現

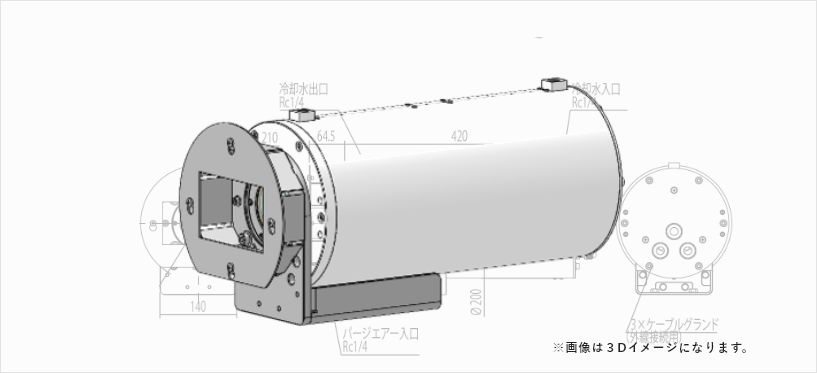

φ200mm/全高240ｍｍ/全長484.5mm(ケーブルグランド含まず) - ※100℃以下ハウジング寸法：φ216mm/全高378mm/全長591mm
NEW
- 軽量化を実現
質量：約12kg 従来機と比較し、約1/3に軽量化 - ※100℃以下ハウジング質量：約33.5kg
NEW
- 半固定雲台(WB-17-2S)と組み合わせることで角度調節が可能
- ※WB-17-2Sは、WB-17-2の強度を上げた特注品となります。詳細については別途お問い合わせ下さい。
※逆立での設置も可能です。
- 高温環境下でカメラを保護するために、２重構造の筐体に冷却用の水を流しハウジング内部を冷却します。
- 設置環境70℃まで対応
QUALITY 仕様・性能
一般仕様
| 直視式小型水冷ハウジング | ||||
|---|---|---|---|---|
| 型式 | CH-WD4220 | |||
| 使用場所 | 屋内（防塵構造） | |||
| 使用温度 | 70℃以下 | |||
|
使用湿度 |
98%以下 | |||
|
ケース内部温度 |
45℃以下（内蔵カメラを除く） | |||
| 冷却水 | 流量 2L～3L/min（MAX 4L/min） 圧力 0.1MPa以下（ハウジング内耐圧） 温度 35℃以下（冷却水入口の温度） 水質 上水又は工業用水 |
|||
| パージエアー | 流量 0.1～0.2N㎥/min 圧力 100～300kPa 空気質 計装エアー |
|||
| 温度センサー | ハウジング内部に 50℃±3℃以上ONのサーモスイッチを取り付け（高温時検出） |
|||
| 内部容積 | W75×H75×D250 | |||
| 質量 | 約12kg（カメラ・レンズ・冷却水含まず） | |||
| 外装材質 | アルミニウム合金及びステンレス鋼 | |||
OPTION オプション
- 半固定雲台(WB-17-2S)と組み合わせることが可能
- ※WB-17-2Sは、WB-17-2の強度を上げた特注品となります。詳細については別途お問い合わせ下さい。
組み合わせイメージ図
