保護中: （仮）インパイルカメラ水冷方式

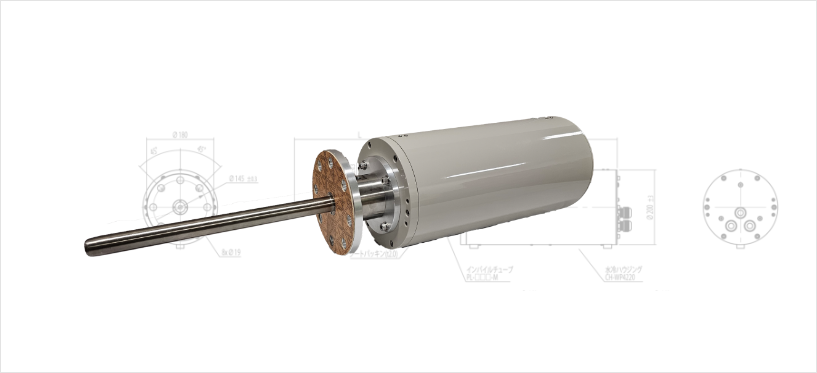

インパイルチューブを使用して高温炉内を監視します。100℃以下ハウジングと比較し小型化・軽量化を実現したことで利便性がアップしました。チューブ長、チューブ径、フランジ形状は既設の炉壁に合わせて製作することが可能です。炉内状況が確認でき、点検業務の見える化に役立ちます。
FEATURE 特徴
NEW
- 小型化を実現
ハウジング寸法：φ200mm/全長420mm(ケーブルグランド含まず) - ※100℃以下水冷ハウジング寸法：φ216mm/全長591mm(ケーブルグランド含まず)
NEW
- 軽量化を実現
ハウジング質量：約8kg 100℃以下水冷ハウジングの約1/4に軽量化 - ※100℃以下水冷ハウジング質量：約31.5kg
NEW
- 小型・軽量化により炉壁フランジに直接固定が可能
- 高温環境下でカメラを保護するために、２重構造の筐体に冷却用の水を流しハウジング内部を冷却します。
- 設置環境70℃まで対応
- 炉内温度1600℃まで対応
QUALITY 仕様・性能
一般仕様
| インパイルチューブ仕様 | |||
|---|---|---|---|
| 型式 | PL-350-M（チューブ長さ 350mm） PL-400-M（チューブ長さ 400mm） PL-500-M（チューブ長さ 500mm） PL-600-M（チューブ長さ 600mm) |
||
| 耐熱温度 |
先端より40mm以内 800℃（非破壊）、600℃（性能維持） 先端より150mm付近 300℃（非破壊）、150℃（性能維持） フランジ部 150℃（非破壊）、120℃（性能維持） |
||
| エアー | 炉内1400℃、シーリングフランジ用鋼管内径φ38.1の場合 | ||
| クーリングエアー | シーリングエアー | ||
| 流量 | 0.11N㎥/min | 0.45N㎥/min | |
| 圧力 | 0.1MPa | 炉内圧+3kPa | |
| 温度 | 35℃以下 | 35℃以下 | |
| 空気源 | 計装エアー | 所内用エアー | |
| 画角 | 対角90°以上 水平71°垂直53° | ||
| 最至近距離 | 500mm（光学系先端部より） | ||
| 材質 | 光学系 耐熱ガラス及び光学ガラス チューブ SUS304（外側） フランジ A5052 |
||
| 質量 | PL-350-M 3.6kg±10% PL-400-M 3.7kg±10% PL-500-M 3.9kg±10% PL-600-M 4.0kg±10% （付属品含まず） |
||
| 処理 | チューブ 処理なし フランジ アルマイト |
||
| 小型カメラハウジング＜水冷方式＞ | |||
|---|---|---|---|
| 型式 | CH-WP4220 | ||
| 使用場所 | 屋内（防塵構造） | ||
| 使用温度 | 70℃以下 | ||
| 使用湿度 | 98%以下 | ||
| ケース内部温度 | 45℃以下（内蔵カメラを除く） | ||
| 冷却水 | 温度 35℃以下（冷却水入り口の温度） 圧力 0.1MPa以下（ハウジング内耐圧） 流量 2L～3L/min（MAX 4L/min） 水質 上水又は工業用水 |
||
| 温度センサー | ハウジング内部に 50℃±3℃以上ONのサーモスイッチを取り付け（高温時検出） |
||
| 内部容積 | W75×H75×D250 | ||
| 質量 | 8kg（カメラ・レンズ・冷却水含まず） | ||
| 外装材質 | アルミニウム合金 | ||
