保護中: PTC-118SX
超望遠タイプのレンズ一体型HDカメラを収納したコンパクトな全天候型超望遠旋回カメラ。望遠側の焦点距離が最長800㎜の「SX1」、1600㎜の「SX2」という２つのタイプをご用意。それぞれの距離に応じた超望遠監視を実現します。
FEATURE 特徴
- 焦点距離800㎜/1600㎜
- PTC-118SX1は広角20㎜から望遠800㎜(デジタルズーム使用時は望遠1600㎜)、PTC-118SX2は広角40㎜から望遠1600㎜(デジタルズーム使用時は望遠3200㎜)の幅広い焦点距離をカバー。用途に応じて適したカバーレンジの製品をお選びいただけます。
- 光学40倍ズームレンズ
- 圧倒的な焦点距離をカバーする光学40倍ズームレンズを搭載。
- 高速オートフォーカス
- 高性能・高速のオートフォーカス機能を備え、最短約0.1秒で適格に被写体を捉えます。
- 防振機能
- 光学式防振(OIS)と電子式防振(EIS)を兼ね備え、設置場所の風や足場の揺れによって発生する映像のブレを監視環境に合わせ、的確に補正します。超望遠監視時には、わずかな揺れも映像のブレの影響を受けるため、防振機能が特に効果を発揮します。
- 陽炎除去・霞補正
- 画像処理技術によって補正し、映像全体の視認性を高めます。また、内蔵する可視光カットフィルターを使用し、直進性の高い近赤外光で撮影することができるため、さらにクリアに被写体を監視できます。
- 優れた耐候性
- 内蔵された安定動作のための内部ファン、ガラス面の曇りを防ぐデフロスター、寒冷地での安定動作のためのヒーターは、それぞれ温度センサーにより自動運転します。降雨時の雨滴を取り去るワイパーは遠隔制御により操作出来ます。これらを標準搭載し、過酷な屋外環境での安定運用が可能です。
TYPE タイプ
超望遠タイプ
PTC-118シリーズ HD-SDI高画質モデル
・PTC-118SX1 焦点距離 望遠側Tele端800㎜タイプ
・PTC-118SX2 焦点距離 望遠側Tele端1600㎜タイプ
港湾・空港等、各種インフラ設備の望遠監視に最適

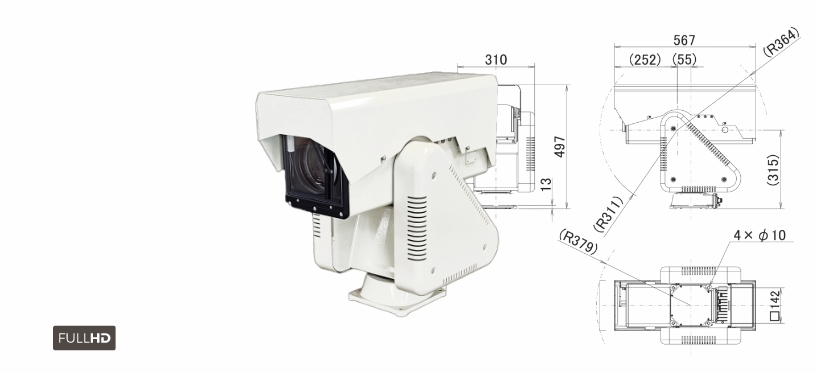

PTC-118SX1

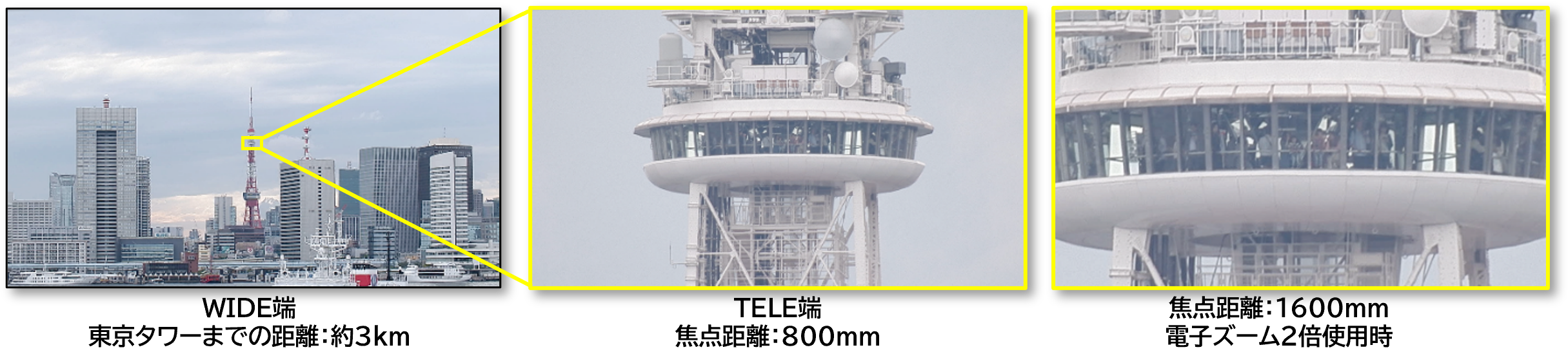

Licensed by TOKYO TOWER

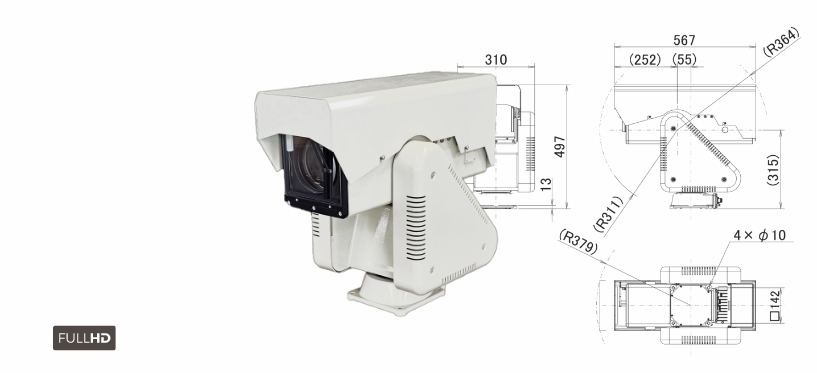

PTC-118SX2

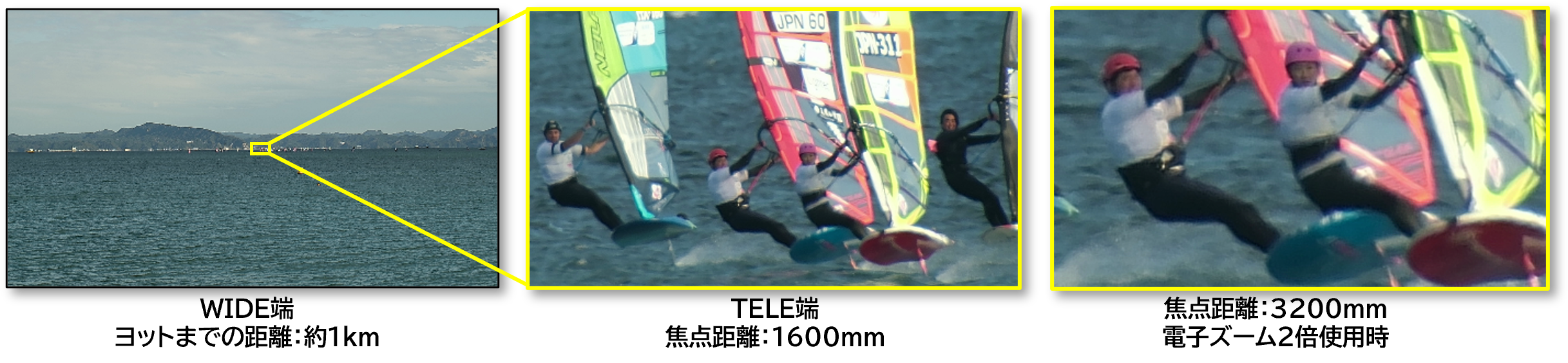

NEWPTC-118SX 超望遠ズーム性能
NEWPTC-118SX 高速オートフォーカス
NEWPTC-118SX 防振機能
QUALITY 仕様・性能
一般仕様
| 設置条件 | 屋外正立 |
|---|---|
| 使用電源 | AC100V±10% （50/60Hz） |
| 消費電力 | 最大3.4A以下 |
| 使用温度範囲 | -20℃~+45℃（０℃以下は通電のこと） |
| 使用湿度範囲 | 10％RH~90%RH(但し結露しないこと) |
| 防塵・防水性 | JIS C 0920 IP66準拠 |
| 耐風速 | 風速40m/s以下 動作可能 風速60m/s以下 非破壊 |
| 制御方式 | RS-485 |
| プリセット | 256ポジション（一部機能に制限あり） |
| 標準装備 | ファン/デフロスター/ヒーター/ワイパー |
| 材質 | アルミ合金及びステンレス鋼 |
| 外観仕上げ | 防錆塗装、マンセル5Y8/1 ツヤ、一部マンセルN1(黒色)3分ツヤ |
| 質量 |
PTC-118SX1：26kg±10％(カメラ・レンズ含む) |
カメラ仕様
| PTC-118SX1 | PTC-118SX2 | |
|---|---|---|
| 映像出力 | SMPTE292M（HD-SDI）準拠 | |
| 撮像素子 | 1/1.8インチ | 1/1.8インチ～1.1インチ |
| 最低被写体照度 |
カラー 0.00015 lx(F1.2換算)/0.0017 lx(F4.0) 白黒 0.0001 lx(F1.2換算)/0.0011 lx(F4.0) |
カラー 0.00014 lx(F1.2換算)/0.0064 lx(F8.0) 白黒 0.0001 lx(F1.2換算)/0.0042 lx(F8.0) |
| 光学フィルター | 可視光カットフィルター | |
| 波長選択 | 950nm、940nm、850nm、808nm、可視光 | |
| 防振 | オート、OIS(光学式防振)、EIS(電子式防振)、OFF | |
| 補正・調整 | 光補正、陽炎補正、霞補正、ワイドダイナミックレンジ、ノイズリダクション | |
レンズ仕様
| PTC-118SX1 | PTC-118SX2 | |
|---|---|---|
| ズーム比 | 光学40倍ズーム（電子ズーム1.25倍、1.5倍、1.75倍、2倍） | |
| 焦点距離 | f=20mm～800mm | f=40mm～1600mm |
| 最大口径比 | F4.0（W）～F7.4（T） | F8.0（W）～F14.8（T） |
| 画角 |
W 21.0°（水平）×11.8°（垂直） T 0.55°（水平）×0.31°（垂直） |
W 21.0°（水平）×11.8°（垂直） [1.1インチ（約17.26mm）取込時] T 0.55°（水平）×0.31°（垂直） [1/1.8インチ（約6.83mm）取込時] |
| 最至近撮影距離 |
10m（焦点距離20～400mm） 20m（焦点距離401～800mm） |
10m（焦点距離20～800mm） 20m（焦点距離801～1600mm） |
| フォーカス | オート／マニュアル | |
旋回台仕様
| 旋回角度 | 水平：360°エンドレス 垂直：+20°～-70° |
|---|---|
| 旋回速度 | (プリセット時最高速）水平180°/s 垂直60°/s (マニュアル時）水平0.1～60° 垂直0.1～20°/s |
| プリセット精度 | ±0.1°以下 |
| その他仕様 | イニシャル/オートパン/シーケンシャル/カメラメニュー表示 |
OPTION オプション
- 耐雪屋根や寒冷地仕様など設置環境に合わせたカスタマイズが可能
- 塗装色の変更・ご指定可能
- オプションでミカミの標準塗装色からの変更が可能。ご希望の塗装色をご指定ください。
