PTC-113Ⅱ
全天候型小型一体型旋回カメラです。
ネットワーク、HD-SDI、NTSCタイプからお選びいただける、豊富なラインナップを取り揃えております。
塩害地域を考慮した重耐塩仕様を標準装備。また、オプションとして投光器を搭載することで、昼夜を問わず映像監視が可能です。
FEATURE 特徴
- 高画質と耐久性をコンパクトボディーに
- HDカメラを搭載した高画質全天候型小型一体型旋回カメラです。
- 水平エンドレス旋回と垂直110度旋回
- 360度エンドレスで旋回しカメラを素早く撮影対象に向けることができます。垂直方向は上下110度まで旋回でき、用途に合わせて活用していただけます。
- 広角から望遠まで対応の30倍ズームレンズ
- フルHDカメラ、30倍ズームレンズを搭載し、広い範囲を鮮明な映像で監視することができます。
ズームアップすると100m先の幅3.7m高さ2.1mの範囲が画面いっぱいに表示されます。ワイド側の視野角は、水平59.5度垂直35.6度です。
- 優れた耐候性
- 内蔵された安定動作のための内部ファン、ガラス面の曇りを防ぐデフロスター、寒冷地での安定動作のためのヒーターは、それぞれ温度センサーにより自動運転します。降雨時の雨滴を取り去るワイパーは遠隔制御により操作出来ます。これらを標準搭載し、過酷な屋外環境での安定運用が可能です。
- 選べるコネクティビティ
- PTC-113Ⅱ-HDSDIはHD-SDI、PTC-113Ⅱ-HDIPは100BASE-TX/10BASE-Tで接続し高品質の映像配信が可能です。
- 暗闇に強いオプション群
- 投光器（オプション）を搭載することができ、用途に合わせた24時間映像監視が可能です。
デイナイトカメラを搭載し、昼間はカラー撮影、夜間は近赤外照明を用いた高感度白黒映像撮影が可能です。
- 様々な制御方式に対応可能
- PTC-113Ⅱ-HDSDIの制御方式はRS-485通信によるミカミ標準プロトコル制御です。Dプロトコル、Pプロトコル（各オプション）設定により各社エンコーダーと組み合わせたネットワーク制御システム構築が可能です。
- エコフレンドリー
- エコモード機能により、定点監視時など当社従来モデルに比較して低消費電力運用が可能です。
TYPE タイプ
- HDIP ネットワークモデル（PTC-113Ⅱ-HDIP）
- インターフェースはLAN（100BASE-TX）、オプションでメディアコンバータ搭載OPTモデル（100BASE-FX）の2種類のモデルから選択可能。
ONVIFプロファイルＳに対応しており、IPネットワーク経由での映像のストリーミングを設定、要求、および制御可能。
- HD-SDI 高画質モデル（PTC-113Ⅱ-HDSDI）
- HD-SDI出力の高画質・リアルタイムの映像配信が可能。
制御方式は、RS-485ミカミPTCコマンド、オプションでDプロトコル/Pプロトコルが選択可能。
- NTSCモデル（PTC-113Ⅱ）
- NTSC方式による映像出力となります。
制御方式は、RS-485または、同軸多重方式から選択可能。
ミカミPTCコマンド、オプションでDプロトコル/Pプロトコルが選択可能。
QUALITY 仕様・性能
一般仕様
| 設置条件 | 屋外一般 正立 or 吊り下げ設置（自動認識、取付は水平面） |
|---|---|
| 使用電源 | AC100V ±10%(50/60 Hz) |
| 消費電力 |
PTC-113Ⅱ-HDIP、PTC-113Ⅱ-HDSDI：最大 約87W（ECOモード時最大 26W） PTC-113Ⅱ：最大 約85W（ECOモード時最大18W） |
| 使用温度範囲 | – 25°C~ + 50°C（0℃以下は連続通電時とし、凍結しない場合）※光伝送モデル-20℃～+50℃ |
| 使用湿度範囲 | 95%RH以下(但し結露しないこと) |
| 防塵・防水性 | IP66及びIP68(水深1.0m/水没24時間 ※通電時は除く)準拠 ※光伝送モデルはIP67 |
| 耐風速 | 風速40m/s以下動作可能、風速90m/s以下非破壊 |
| 耐振動 | IEC60945-8.7準拠 (投光器搭載時除く) |
| 制御方式 |
PTC-113Ⅱ-HDIP：10BASE-T/100BASE-TX PTC-113Ⅱ-HDSDI：RS-485 PTC-113Ⅱ： RS-485/同軸多重（自動切替）
|
| プリセット | 255 ポジション |
| 標準装備 | ファン / デフロスター / ヒーター / ワイパー/サージ回路 |
| 投光器 | 1灯（オプション）：バリアブルLED投光器（-HYLV15/-WRLV10/-IRLV15）、長距離LED投光器（-WR20/-IR35) |
| 材質 | アルミ合金 及び、AES 樹脂 |
| 外観仕上げ | 日塗工色 D25-80B（マンセル 5Y8/1 ツヤ近似色） |
| 重耐塩仕様 | 標準 |
| 質量 |
PTC-113Ⅱ-HDIP、PTC-113Ⅱ-HDSDI：8.5kg ±10％（本体のみ） PTC-113Ⅱ：8.4kg±10％ （本体のみ） |
| オプション |
投光器、ご指定色塗装、落下防止金具、光伝送モデル |
カメラ仕様
| 映像出力 |
PTC-113Ⅱ-HDIP：ー PTC-113Ⅱ-HDSDI：SMPTE292M (HD-SDI) 準拠 PTC-113Ⅱ：NTSC
|
|---|---|
| 撮像素子 | 1/2.8インチCMOS |
| 有効画素数 |
PTC-113Ⅱ-HDIP、PTC-113Ⅱ-HDSDI：約213万画素 PTC-113Ⅱ：約213万画素（スケーリング） |
| 解像度 | 1920×1080 |
| S/N比 | 50ｄB以上 |
| 最低被写体照度 | カラー 0.1Lx：高感度モードOFF（1/30s、F1.6、50IRE） 0.01Lx：高感度モード ON （1/30，F1.6、50IRE） 0.0013LX：高感度モード ON（1/4s、F1.6、50IRE) 白黒 0.006Lx：高感度モードOFF（1/30s、F1.6、50IRE） 0.0015Lx：高感度モード ON （1/30，F1.6、50IRE） 最大 0.0008Lx：高感度モード ON+白黒 （1/4s、F1.6、30IRE) |
| ホワイトバランス | ATW/AWB/マニュアル |
| その他機能 | イメージスタビライザ 、霧除去機能、逆光補正、ノイズリダクション |
レンズ仕様
| ズーム比 | 光学 30 倍 ズーム（電子ズーム 12 倍） |
|---|---|
| 焦点距離 | f=4.3~129mm |
| 最大口径比 | F1.6(W)～ F4.7(T) |
| 画角 PTC-113Ⅱ-HDSDI/HDIP |
水平 約 63.7°(W)~2.3°(T) 垂直 約38.5°(W)～約1.3°(T) |
| 画角 PTC-113Ⅱ |
水平 約47.8°（W）～約1.7°（T） 垂直約36.8°（W）～約1.3°（T） |
| 最大口径比 | F1.6(W）~F4.7（T） |
| 最至近距離撮影範囲 | 10mm(W)~1200mm(T) |
| フォーカス | オート/マニュアル |
旋回台仕様
| 旋回角度 | 水平 360°エンドレス 垂直 ±110° |
|---|---|
| 旋回速度 | 水平・垂直 プリセット時：200°/s（投光器搭載時120°/s） 水平・垂直 マニュアル時：0.01°/s ～ 100°/s（投光器搭載時0.01°/s ～ 30°/s） ※出荷時、マニュアル操作の最高速度は水平30°/s、垂直15°/sに設定されています。また、変更はメニューから可能です。 ※ECOモードの決定によっては、速度が制限されます。 |
| プリセット精度 | ±0.2° 以下 |
| その他機能 | イニシャル、オートパン、シーケンシャル、OSD表示、プライバシーマスク、ECOモード |
OPTION オプション
- 塗装色の変更・ご指定可能
- オプションでミカミ標準塗装色からの変更が可能。ご希望の塗装色をご指定ください。
- 高性能各種ＬＥＤ投光器を搭載可能
- オプションで高性能の各種LED投光器を搭載可能です。 夜間の監視・威嚇効果に期待でき、必要距離に応じた選択が可能です。

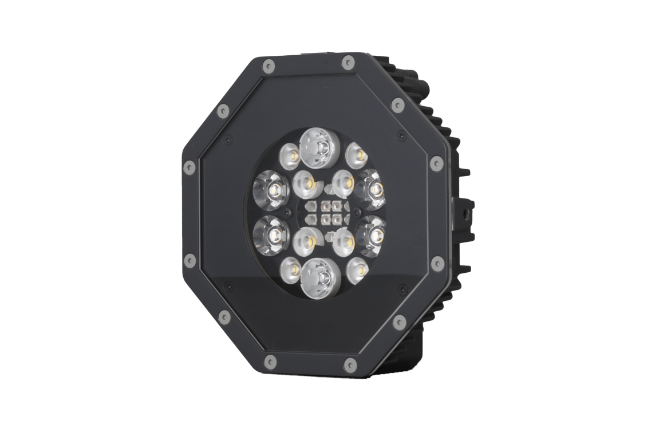

バリアブルLED投光器（ハイブリッド）
横スクロールでご確認いただけます →
| 組合せ時型式 | HYLV15 | ||||||
|---|---|---|---|---|---|---|---|
| 使用温度範囲 | -30°～+60°(０℃以下は連続通電時とし、凍結しない場合) | ||||||
| 使用湿度範囲 | 95%RH以下(但し結露しないこと) | ||||||
| 防塵・防水性 | IP66及びIP68(水深1.0m/水没24時間※通電時は除く)準拠 | ||||||
| 仕様 | 白色LED仕様 | 近赤外LED仕様 | |||||
| ピーク発光波長 | – | 860nm | |||||
| 色温度 | 3500K（ウォームホワイト色） | – | |||||
| 機能 | 点灯／消灯／投光量調整／ビーム角度切り替え | ||||||
| ビーム角 | 12° | 46° | 79° | 8° | 20° | 88° | |
| 照射距離 ※1 ※2 | 100m | 40m | 20m | 150m | 40m | 20m | |
| 照射範囲 | Φ21m | Φ34m | Φ33m | Φ21m | Φ14m | Φ39m | |
※1 白色LED仕様：照射距離地点の照度は1lx
※2 近赤外LED仕様：物体認識距離但し環境等により変動します。

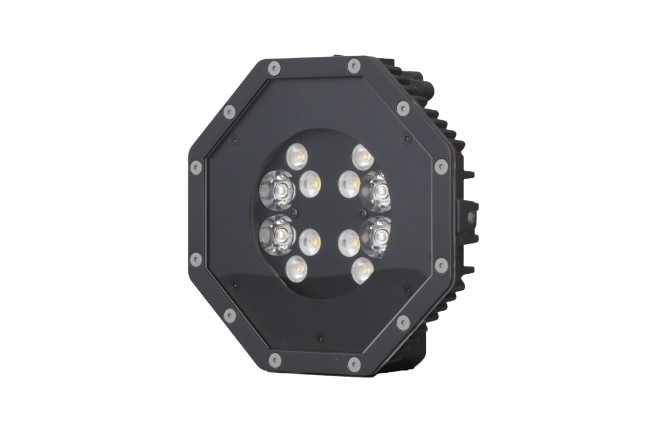

バリアブルLED投光器（白色）
横スクロールでご確認いただけます →
| 組合せ時型式 | WRLV10 | ||
|---|---|---|---|
| 使用温度範囲 | -30°～+60°(０℃以下は連続通電時とし、凍結しない場合) | ||
| 使用湿度範囲 | 95%RH以下(但し結露しないこと) | ||
| 防塵・防水性 | IP66及びIP68(水深1.0m/水没24時間※通電時は除く)準拠 | ||
| 色温度 | 3500K（ウォームホワイト色） | ||
| 機能 | 点灯／消灯／投光量調整／ビーム角度切り替え | ||
|
ビーム角 |
12° | 46° | 79° |
| 照射距離 ※ | 100m | 40m | 20m |
| 照射範囲 | Φ21m | Φ34m | Φ33m |
※照射距離地点の照度は1lx
注）可視光投光器をご使用の際は、近隣への光害に十分ご配慮いただきますようお願い申し上げます。

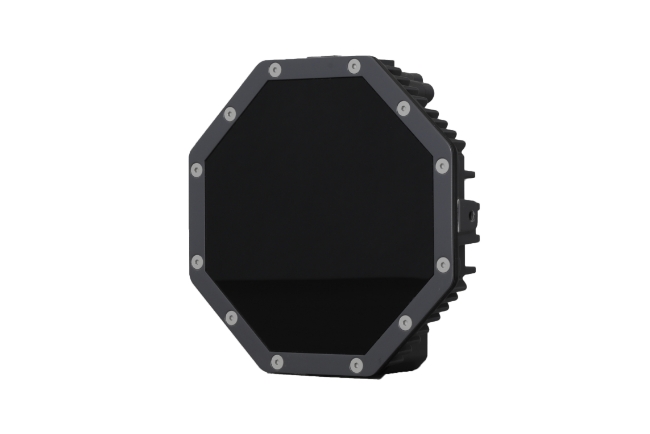

バリアブルLED投光器（近赤外）
| 組合せ時型式 | IRLV15 | ||
|---|---|---|---|
| 使用温度範囲 | -30°～+60°(０℃以下は連続通電時とし、凍結しない場合) | ||
| 使用湿度範囲 | 95%RH以下(但し結露しないこと) | ||
| 防塵・防水性 | IP66及びIP68(水深1.0m/水没24時間※通電時は除く)準拠 | ||
| ピーク発光波長 | 860nm | ||
| 機能 | 点灯／消灯／投光量調整／ビーム角度切り替え | ||
|
ビーム角 |
8° | 20° | 88° |
| 照射距離 ※ | 150m | 40m | 20m |
| 照射範囲 | Φ21m | Φ14m | Φ39m |
※物体認識距離。但し環境等により変動します。

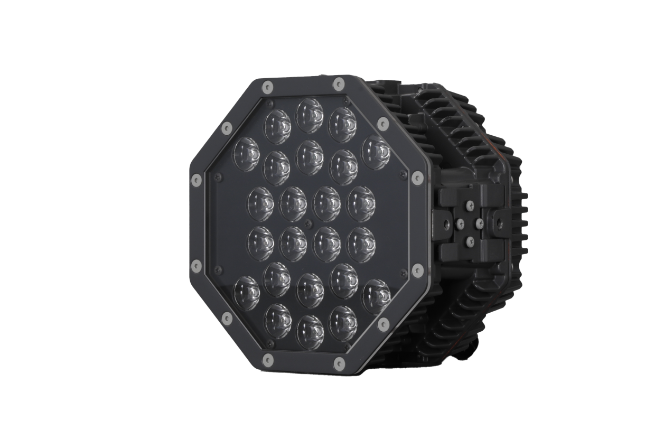

長距離 白色LED投光器
| 組合せ型式 | WR20 | ||
|---|---|---|---|
| 使用温度範囲 | -30°～+60°(０℃以下は連続通電時とし、凍結しない場合) | ||
| 使用湿度範囲 | 95％RH以下（但し結露しないこと） | ||
| 使用電源 | AC100v±10%（一体型旋回カメラ用電源共通） | ||
| 防塵・防水性 | IP66及びIP68(水深1.0m/水没24時間※通電時は除く)準拠 | ||
| 機能 | 点灯/消灯/投光量制御 | ||
| 色温度 | 3500Ｋ(2600～3700K)ウォームホワイト色 | ||
| ビーム角 | 中心光量に対し、50％の範囲10° | ||
| 照射距離 | 200m地点で1lx | ||
| 照射範囲 | 200m地点で、φ35m(50％照射範囲) |
注）可視光投光器をご使用の際は、近隣への光害に十分ご配慮いただきますようお願い申し上げます。

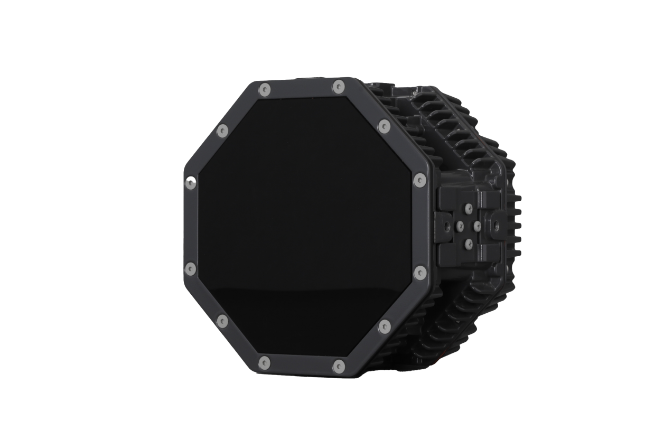

長距離 近赤外LED投光器
| 組合せ型式 | IR35 | ||
|---|---|---|---|
| 使用温度範囲 | -30°～+60°(０℃以下は連続通電時とし、凍結しない場合) | ||
| 使用湿度範囲 | 95％RH以下（ただし結露しないこと） | ||
| 防塵・防水性 | IP66及びIP68(水深1.0m/水没24時間 ※通電時は除く)準拠 | ||
| 機能 | 点灯/消灯/投光量制御 | ||
| 発光波長 | 850nm(発光スペクトル半値幅±30nm) | ||
| ビーム角 | 中心光量に対し、50％の範囲8° | ||
| 照射距離 | 350m(物体認識距離※但し環境等により変動します) | ||
| 照射範囲 | 350m地点でφ49m(50%照射範囲) |
搭載例

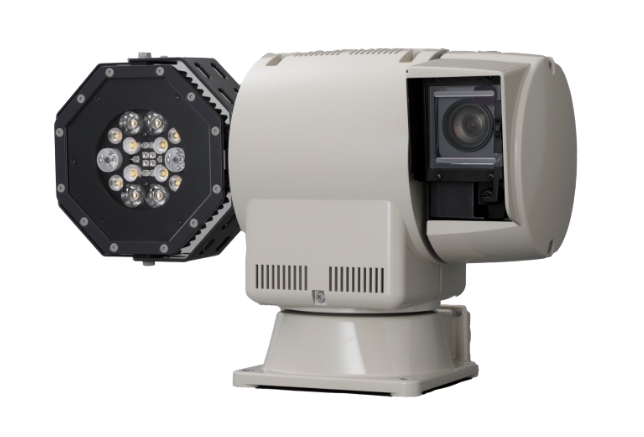

バリアブルLED投光器（ハイブリッド）搭載例
長距離LED投光器（白色）搭載例
