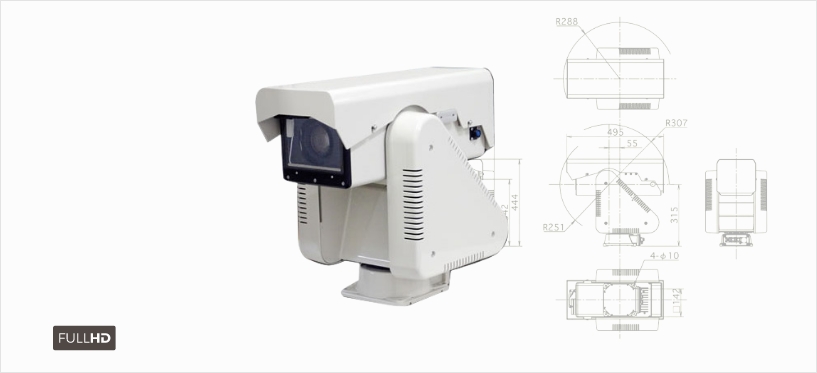

PTC-118
全天候型中型一体型旋回カメラです。収納カメラと収納レンズの選択が可能で、環境オプションも含め、さまざまなニーズに対応できる製品です。オプションとして投光器を搭載することで、昼夜を問わず映像監視が可能です。
FEATURE 特徴
- 全天候型中型一体型旋回カメラです。
- ご要望に応じたカメラ・レンズの収納が可能です。
- 投光器（オプション）を搭載することで昼夜用途に合わせた映像監視が可能です。
- 環境オプションを含め、様々なニーズに対応できる製品です。
TYPE タイプ
- NTSCモデル（PTC-118）
- NTSC方式による映像出力となります。
制御方式は、RS-485または同軸多重方式から選択可能。
ミカミPTCコマンドによる制御となります。
- IPネットワークモデル（PTC-118-IP）
- ネットワークに対応したモデルです。
収納カメラ・レンズにより映像・制御方式が異なるため、詳細については別途お問い合わせください
- HD-SDI 高画質モデル（PTC-118H）
- HD-SDI出力の高画質映像配信が可能。
制御方式は、RS-485 ミカミPTCコマンドとなります。
超高感度タイプ
PTC-118シリーズ HD-SDI高画質モデル
（最新カメラ収納例）
低照度環境下においてもカラーで鮮明な映像による監視が可能
最低被写体照度 0.004 lx
(F1.5 1/30s、50IRE、+78dB)
※照度の目安
満月の夜の月明かり・・約0.1 lx～0.3 lx
星明かり・・・・・・・約0.001 lx～0.01 lx
河川監視 ■ 天候 ： 曇り / 環境照度 : 0.14 lx (月明かり)
※上記の図をタップし拡大可能です。
広角6.5mmから望遠230mmまでの焦点距離をカバーする光学35倍ズームレンズを内蔵し、212万画素の1/1.8型CMOSセンサーを使用した超高感度HDカラーカメラを搭載。 河川・港湾・その他自然災害対策、道路・重要設備の監視など、低照度環境下でも鮮明な映像が求められるさまざまな分野・用途で力を発揮します。
NEWPTC-118H 夜間性能
NEWPTC-118H 望遠性能
QUALITY 仕様・性能
一般仕様
| 設置条件 | 屋外正立 |
|---|---|
| 使用電源 | AC100V±10% （50/60Hz） |
| 消費電力 | 個別製品仕様書による。 |
| 使用温度範囲 | -20℃~+45℃（0℃以下は連続通電時とし、凍結しない場合） |
| 使用湿度範囲 | 10％RH~90%RH(但し結露しないこと) |
| 防塵・防水性 | JIS C 0920 IP66準拠 |
| 耐風速 | 風速40m/s以下 動作可能 風速60m/s以下 非破壊 |
| 制御方式 | RS-485 |
| プリセット | 256ポジション（一部機能に制限あり） |
| 標準装備 | ファン/デフロスター/ヒーター/ワイパー |
| 材質 | アルミ合金及びステンレス鋼 |
| 外観仕上げ | ご指定色塗装 |
| 質量 |
19kg±10％（カメラ・レンズ・オプション含まず） |
旋回台仕様
| 旋回角度 | 水平：360°エンドレス 垂直：+20°～-70° |
|---|---|
| 旋回速度 | (プリセット時最高速）水平180°/s 垂直60°/s (マニュアル時）水平0.1～60° 垂直0.1～20°/s |
| プリセット精度 | ±0.1°以下 |
| その他仕様 | イニシャル/オートパン/シーケンシャル/カメラメニュー表示 |
カメラ・レンズ仕様
収納可能カメラ・レンズに関しては別途お問い合わせください。
OPTION オプション
- 耐雪屋根や寒冷地仕様など設置環境に合わせたカスタマイズが可能
- 塗装色の変更・ご指定可能
- オプションでミカミ標準塗装色からの変更が可能。ご希望の塗装色をご指定ください。
- 高性能各種ＬＥＤ投光器を搭載可能
- オプションで高性能の各種LED投光器を搭載可能です。
夜間の監視・威嚇効果に期待でき、必要な距離に応じた選択が可能です。
バリアブルLED投光器（ハイブリッド）
横スクロールでご確認いただけます →
| 組合せ時型式 | HYLV15 | ||||||
|---|---|---|---|---|---|---|---|
| 使用温度範囲 | -30℃~+60℃(0℃以下は連続通電時とし、凍結しない場合) | ||||||
| 使用湿度範囲 | 95%RH以下(但し結露しないこと) | ||||||
| 防塵・防水性 | IP66及びIP68(水深1.0m/水深24時間※通電時は除く)準拠 | ||||||
| 仕様 | 白色LED仕様 | 近赤外LED仕様 | |||||
| ピーク発光波長 | – | 860nm | |||||
| 色温度 | 3500K（ウォームホワイト色） | – | |||||
| 機能 | 点灯／消灯／投光量調整／ビーム角度切り替え | ||||||
| ビーム角 | 12° | 46° | 79° | 8° | 20° | 88° | |
| 照射距離 ※1 ※2 | 100m | 40m | 20m | 150m | 40m | 20m | |
| 照射範囲 | Φ21m | Φ34m | Φ33m | Φ21m | Φ14m | Φ39m | |
| 消費電流 | PTC-118個別仕様書を確認ください。 | ||||||
※1 白色LED仕様：照射距離地点の照度は1lx
※2 近赤外LED仕様：物体認識距離但し環境等により変動します。
バリアブルLED投光器（白色）
横スクロールでご確認いただけます →
| 組合せ時型式 | WRLV10 | ||||||
|---|---|---|---|---|---|---|---|
| 使用温度範囲 | -30℃~+60℃(0℃以下は連続通電時とし、凍結しない場合) | ||||||
| 使用湿度範囲 | 95%RH以下(但し結露しないこと) | ||||||
| 防塵・防水性 | IP66及びIP68(水深1.0m/水深24時間※通電時は除く)準拠 | ||||||
| 色温度 | 3500K（ウォームホワイト色） | ||||||
| 機能 | 点灯／消灯／投光量調整／ビーム角度切り替え | ||||||
|
ビーム角 |
12° | 46° | 79° | ||||
| 照射距離 ※ | 100m | 40m | 20m | ||||
| 照射範囲 | Φ21m | Φ34m | Φ33m | ||||
| 消費電力 | PTC-118個別仕様書を確認ください。 | ||||||
※照射距離地点の照度は1lx
バリアブルLED投光器（近赤外）
| 組合せ時型式 | IRLV15 | ||
|---|---|---|---|
| 使用温度範囲 | -30℃～+60℃(0℃以下は連続通電時とし、凍結しない場合) | ||
| 使用湿度範囲 |
95%RH以下(但し結露しないこと) |
||
| 防塵・防水性 |
IP66及びIP68(水深1.0m/水深24時間※通電時は除く)準拠 |
||
| ピーク発光波長 | 860nm | ||
| 機能 | 点灯／消灯／投光量調整／ビーム角度切り替え | ||
|
ビーム角 |
8° | 20° | 88° |
| 照射距離 ※ | 150m | 40m | 20m |
| 照射範囲 | Φ21m | Φ14m | Φ39m |
| 消費電力 | PTC-118個別仕様書を確認ください。 | ||
※物体認識距離但し環境等により変動します。
長距離 白色LED投光器
| 組合せ時型式 | WR20 | ||
|---|---|---|---|
| 設置条件 | 屋外一般 夜間 | ||
| 使用温度範囲 | -30℃～+50℃(0℃以下は連続通電時とし、凍結しない場合) | ||
| 使用湿度範囲 | 95％RH以下（但し結露しないこと） | ||
| 防塵・防水性 | IP66及びIP68(水深1.0m/水没24時間※通電時は除く)準拠 | ||
| 使用電源 | AC100v±10%（一体型旋回カメラ用電源共通） | ||
| 消費電力 | PTC-118各仕様書を確認ください。 | ||
| 発光 | 可視光 | ||
| 照射距離 | 200m | ||
| ビーム角 | 10度 | ||
| 投光量制御 | 有り（30段階）*1 | ||
| その他 | 威嚇効果 昼夜カラー映像監視 |
||
*1 投光量制御は弊社一体型旋回カメラと組み合わせた場合のみ適用となります。
注）可視光投光器をご使用の際は、近隣への光害に十分ご配慮いただきますようお願い申し上げます。
長距離 近赤外LED投光器
| 組合せ時型式 | IR35 | ||
|---|---|---|---|
| 設置条件 | 屋外一般 夜間 | ||
| 使用温度範囲 | -30℃～＋50℃(0℃以下は連続通電時とし、凍結しない場合) | ||
| 使用湿度範囲 | 95％RH以下（但し結露しないこと） | ||
| 防塵・防水性 | IP66及びIP68(水深1.0m/水没24時間※通電時は除く)準拠 | ||
| 使用電源 | AC100V±10％（一体型旋回カメラ用電源共通） | ||
| 消費電力 | PTC-118各仕様書を確認ください。 | ||
| 発光 | 近赤外 850nm | ||
| 照射距離 | 350m | ||
| ビーム角 | 8度 | ||
| 投光量制御 | 有り*1 | ||
| その他 | 暗視 白黒映像監視（LED投光器ON時） |
||
*1 投光量制御は弊社一体型旋回カメラと組み合わせた場合のみ適用となります。
搭載例
バリアブルＬＥＤ（ハイブリッド）搭載例
耐雪屋根搭載例
